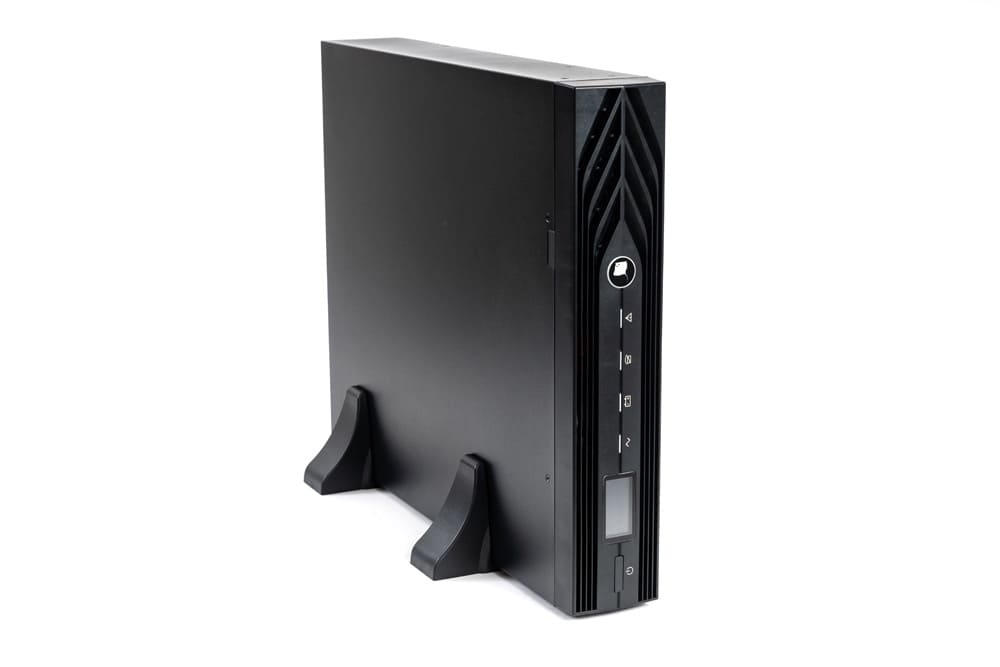

ИБП «Бастион» Skat-UPS 10000 RACK

Цена по запросу

Вход 120 В ~ 276 В
Активная мощность 9000 Вт
16 внешних АКБ (12 В, 80 А·ч)
Клеммный блок, RS-232, USB
Монтаж вертикально или в 19″ стойку

Артикул: 112750 Категория:

Однофазный ИБП Online «Бастион» Skat-UPS 10000 RACK работает по схеме двойного преобразования тока: выпрямитель трансформирует AC в DC для зарядки аккумуляторов и питания инвертора, генерирующего переменный ток в форме чистой синусоиды. Номинальная мощность — 10 кВА, активная — 9 кВт.

Режимы работы ИБП:

  • Основной — сетевое питание (при напряжении в интервале 120 В ~ 276 В), питание от генератора.
  • Резервный — питание от аккумуляторов.
  • Байпас — подача питания от сети через обходную линию (при перегреве, перегрузке, внутренних неполадках ИБП).

Переключение из основного режима в резервный и байпас происходит мгновенно за счет отсутствия переходных процессов.

Функциональность:

  • Поддержка стабилизированного выходного напряжения — 220 В ±1 %.
  • Дистанционное аварийное отключение напряжения на выходе (EPO).
  • Холодный пуск — включение источника за счет АКБ.
  • Подавление импульсов высокочастотных и высоковольтных помех.
  • Защита от перегрузок переключением питания в режим байпаса: при нагрузке 105 % ~ 110 % — через 1 ч., 110 % ~ 125 % — 10 мин., 125 % ~ 150 % — 1 мин., более 150 % — 200 мс.
  • Предотвращение глубокой разрядки батареи отключением нагрузки при снижении напряжения на клеммах до 168 В.
  • Корректное завершение работы ПК.
  • Автоматическое самотестирование при включении ИБП.
  • Горячая замена аккумуляторов.

Для резервного питания нужны 16 необслуживаемых свинцово-кислотных батарей: суммарное напряжение — 192 В, ток заряда — до 10 А, внешнее подключение (в комплект не входят). Рекомендованная емкость аккумулятора — 80 А·ч.

Skat-UPS 10000 RACK укомплектован клеммным блоком для подключения сетевого питания, нагрузки и заземления, разъемом для подключения АКБ, двумя параллельными (Parallel 1 и Parallel 2) и двумя последовательными (RS-232, USB) портами для связи с ПК, слотом для SNMP-карты или релейного модуля, ЖК-дисплеем, отображающим основные параметры, светодиодной индикацией, звуковой сигнализацией, двумя вентиляторами охлаждения.

Потребляемая мощность при 100 % нагрузке — 10 500 ВА, без нагрузки и АКБ — 480 ВА. Установка — горизонтально в 19″ стойку (шкаф) или вертикально на пластиковые основы. Рабочие температуры — 0 ºС… +40 ºС. Защита от влаги и пыли — по IP20. Размер — 440×6752×87 (2 U) мм. Вес — 17.4 кг.

Комплектация:

  • Кабель АКБ.
  • Кабель RS-232 — 2 шт.
  • Разъем для подключения АКБ.
  • Разъем для подключения контакта EPO.
  • Кабельный ввод — 2 шт.
  • Перемычки АКБ в комплекте.
  • Пыльники АКБ (при поставке вне состава комплекса) — 32 шт.
  • Комплект пластиковых основ (при поставке вне состава комплекса).
  • Наконечник трубчатый — 6 шт.
  • Комплект крепежа FPFC (2919).
  • Карта установки ПО.
  • Руководство по эксплуатации.
Схемотехника

online

Номинальная выходная мощност

9000 Вт

Входной коэффициент мощности

не менее 0.99

Диапазон входного напряжения

–45 %; +25 % от Uном

Номинальная частота входного

50/60 Гц

Диапазон частоты входного на

45… 55/54… 66 Гц

Номинальное выходное напряже

220 В

Статическая точность выходно

±1 %

Частота выходного напряжения

50 Гц ±0.1 %/60 Гц ±0.1 %

Скорость синхронизации часто

1 Гц/с

Выходной коэффициент мощност

не менее 0.99

Форма выходного напряжения

синусоидальная

Коэффициент нелинейных искаж

линейная нагрузка – 2 % нелинейная нагрузка – 5 %

КПД при номинальной нагрузке

в основном режиме – 93 %

Максимальный коэффициент пик

3:1

Перегрузочные способности

>105 % — ≤110 % через 1 ч. >110 % — ≤125 % через 10 мин. >125 % — ≤150 % через 1 мин. >150 % через 200 мс.

Время переключения из основн

в байпас — 0 мс. в резервный режим — 0 мс.

Мощность, потребляемая от се

не более 10 500 ВА

Мощность, потребляемая издел

не более 480 ВА

Тип АКБ

герметичная свинцово-кислотная необслуживаемая, номинальным напряжением 12 В

Количество АКБ

16

Рекомендуемая емкость АКБ (в

80 А·ч

Ток заряда АКБ

не более 10 А

Величина напряжения на клемм

168 В

Акустический шум на расстоян

не более 55 дБ

Рабочие температуры

0 ºС… +40 ºC

Относительная влажность возд

95 %

Степень защиты оболочкой по

IP20

Размер (Ш×Г×В)

440×672×87 мм

Размер упаковки (Ш×Г×В)

615×770×220 мм

Масса нетто

17.4 кг

Масса брутто

20.8 кг

Файлы

https://www.dssl.ru/upload/iblock/7d9/Rukovodstvo-polzovatelya.pdf, https://www.dssl.ru/upload/iblock/a65/Sertifikat-sootvetstviya.pdf
