ИБП «Бастион» Skat-UPS 2000 RACK+4×9Ah

Цена по запросу

На два потребителя
Активная мощность 1800 Вт
Четыре АКБ 12 В, 9 А·ч
RS-232, USB, 2 RJ-45
Монтаж в 19″ стойку

Артикул: 112754 Категория:

ИБП «Бастион» Skat-UPS 2000 RACK+4×9Ah рассчитан на подключение двух устройств через розетки выходов Segment-1 (для некритичной нагрузки) и Segment-2. Выполнен по принципу двойного преобразования (топология online): последовательная трансформация переменного сетевого тока в постоянный в выпрямителе и постоянного в переменный в инверторе обеспечивает на выходе чистую синусоиду. Полная мощность — 2000 ВА. Активная мощность — 1800 Вт.

Режимы работы ИБП:

  • Основной — сетевое питание, питание от генератора.
  • Резервный — питание от встроенных батарей.
  • Байпас — питание через обходную линию (при сбое в работе ИБП).
  • Eco — экономичный, подача питания на устройства от сети напрямую, без инвертора.

Время перехода из основного режима в резервный — без задержки, в байпас и Eco — 10 мс., из Eco в резервный — 10 мс.

Функциональность:

  • Питание от сети без перехода на АКБ — в диапазоне напряжения 160 В ~ 290 В.
  • Стабилизация напряжения (220 В) на выходе с точностью до ±3 %.
  • Защита от перегрузок при питании от АКБ: отключение не критичной нагрузки при 103 ±5% ~ 150 ±5% — через 30 с., 150 ±5% ~ 200 ±5% — 0.3 с., более 200 ±5% — 0.02 с.
  • Защита от перегрузок при питании от сети: переключение на обходную линию при нагрузке 108 ±5% ~ 150 ±5% — через 30 с., 150 ±5% ~ 200 ±5% — 0.3 с., более 200 ±5% — 0.02 с.
  • Защита АКБ от глубокой разрядки — отключение нагрузки при напряжении 10 В на клеммах каждой из АКБ.
  • EPO — удаленное экстренное отключение питания.
  • Холодный пуск — запуск UPS на заряде батарей.
  • Подавление импульсов высокочастотных и высоковольтных помех.
  • Защита от всплесков напряжения сетей стандарта 10Base-T.
  • Автоматическое самотестирование при старте ИБП.

Источник резервного питания — четыре герметичные свинцово-кислотные батареи с номинальным напряжением 12 В и емкостью 9 А·ч. Ток заряда АКБ — до 1.4 А. Предусмотрена горячая замена аккумуляторов. Продолжительность работы ИБП при батарейной поддержке зависит от нагрузки. Данные при полном заряде АКБ:

  • 400 ВА — 40 мин.
  • 600 ВА — 35 мин.
  • 800 ВА — 30 мин.
  • 1000 ВА — 25 мин.
  • 1200 ВА — 20 мин.
  • 1400 ВА — 15 мин.
  • 1600 ВА — 10 мин.
  • 1800 ВА — 5 мин.
  • 2000 ВА — 3 мин.

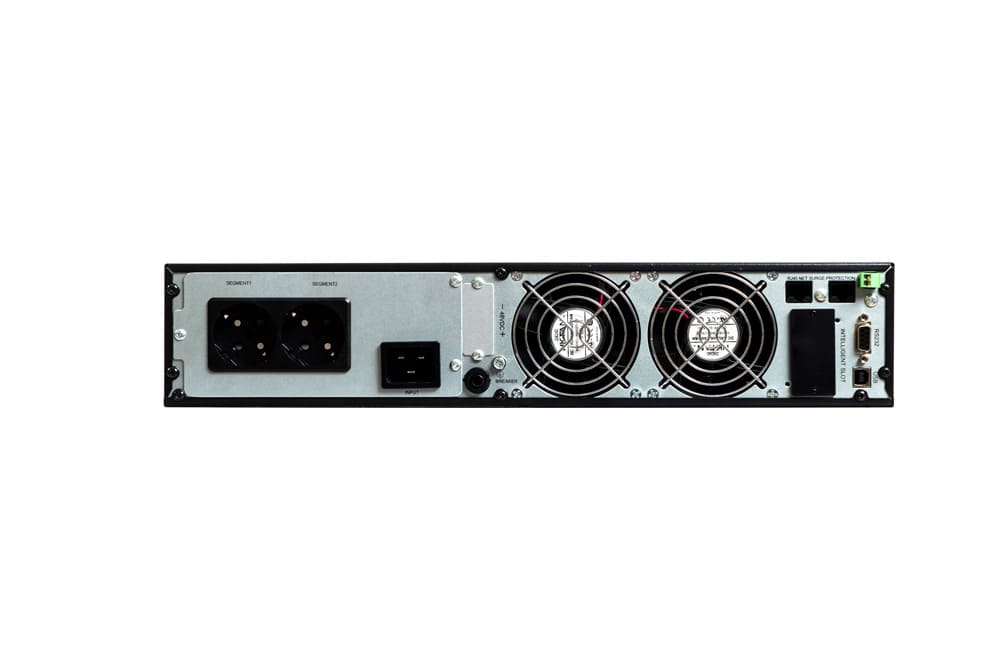

  • Skat-UPS 2000 RACK+4×9Ah оборудован LCD-дисплеем, светодиодными индикаторами, функциональными кнопками, звуковой сигнализацией и двумя вентиляторами охлаждения. Интерфейсы: USB, RS-232, два RJ-45, разъем для устройства EPO, Smart-слот для модулей (SNMP, релейный). Потребляемая мощность при полной нагрузке — до 2300 ВА, без нагрузки и с полностью заряженными батареями — до 150 ВА. Защита от влаги и пыли — IP20. Рабочие температуры — 0 ºС… +40 ºС. Установка в горизонтальном (в 19″ стойки и шкафы) или вертикальном (на основы) положении. Размер — 440×552×86.5 (2 U) мм. Вес — 33.6 кг.

    Комплектация:

    • Кабель сетевой.
    • Кабель RS-232.
    • Кабель АКБ.
    • Комплект пластиковых основ.
    • Комплект кронштейнов для установки 19″ стойку (шкаф).
    • Карта установки ПО.
    • Руководство по эксплуатации.
Схемотехника

online

Номинальная выходная мощност

1800 Вт

Входной коэффициент мощности

не менее 0.98

Диапазон входного напряжения

–45 %; +25 % от Uном

Номинальная частота входного

50/60 Гц

Диапазон частоты входного на

45… 55/55… 65 Гц

Номинальное выходное напряже

220 В

Статическая точность выходно

±3 %

Частота выходного напряжения

50 Гц ±0.2 % или 60 Гц ±0.2 %

Выходной коэффициент мощност

не менее 0.9

Номинальный ток нагрузки

8 А

Максимальный входной ток

10 А

Форма выходного напряжения

синусоидальная

Коэффициент нелинейных искаж

линейная нагрузка – 3 % нелинейная нагрузка – 5 %

КПД при номинальной нагрузке

в основном режиме – 90 % в резервном режиме – 85 % в байпасе – 94 %

Максимальный коэффициент пик

3:1

Перегрузочные способности в

103 ±5% — 150±5% — через 30 с. 150 ±5 % — 200±5% —через 0.3 с. >200 ±5 % через — 0.02 с.

Время переключения из основн

в байпас — не более 10 мс. в режим Eco — не более 10 мс. в резервный режим — 0 мс.

Время переключения из режима

10 мс.

Мощность, потребляемая от се

не более 2300 ВА

Мощность, потребляемая издел

не более 150 ВА

Тип АКБ

герметичная свинцово-кислотная необслуживаемая, номинальным напряжением 12 В

Количество АКБ

4

Емкость встроенной АКБ

9 А·ч

Ток заряда АКБ

не более 1.4 А

Величина напряжения на клемм

10 В

Рабочие температуры

0 ºС… +40 ºC

Относительная влажность возд

90 %

Степень защиты оболочкой по

IP20

Размер (Ш×Г×В)

440×552×86.5 мм

Размер упаковки (Ш×Г×В)

520×682×205 мм

Масса нетто

33.6 кг

Масса брутто

37.8 кг
