ИБП «Бастион» Skat-UPS 3000 RACK+6×9Ah

Цена по запросу

На два потребителя
Активная мощность 2700 Вт
Шесть АКБ 12 В, 9 А·ч
RS-232, USB, 2 RJ-45
Монтаж в 19″ стойку

Артикул: 112773 Категория:

Однофазный ИБП «Бастион» Skat-UPS 3000 RACK+6×9Ah рассчитан на два устройства, подключенные через разъемы Segment-1 и Segment-2. Выполнен в технологии online с двойным преобразованием тока: последовательная трансформация AC в DC и обратно обеспечивает чистую синусоиду на выходе. Номинальная мощность — 3000 ВА, активная — 2700 Вт.

Режимы работы ИБП:

  • Основной — питание от сети, генератора.
  • Резервный — питание от встроенных АКБ.
  • Байпас — питание через обходную линию (при неисправности ИБП).

Время переключения из основного режима в резервный — без задержки, в байпас — 10 мс. Напряжение на выходе — 220 В. Точность поддержания выходного напряжения при изменении нагрузки в от 0 % до 100 % — до ±1 %.

Функциональность:

  • Питание от сети без перехода в резервный режим — в интервале напряжения 160 В ~ 300 В.
  • Защита аккумуляторов от глубокой разрядки — отключение нагрузки при напряжении 61.5 В на клеммах АКБ.
  • Защита от перегрузок при питании от электросети: переход на байпас при нагрузке 108 ±5 % ~ 150 ±5 % — через 30 с., 150 ±5 % ~ 200 ±5 % — 0.3 с., более 200 ±5 % — 0.02 с.
  • Защита от перегрузок при питании от батарей: отключение некритичной нагрузки через разъем Segment-1 при 103 ±5 % ~ 150 ±5 % — через 30 с., 150 ±5 % ~ 200 ±5 % — 0.3 с., более 200 ±5 % — 0.02 с.
  • Холодный старт — подача питания на подключенные устройства на заряде батарей.
  • EPO — дистанционное экстренное отключение питания.
  • Защита от импульсов напряжения Ethernet стандарта 10Base-T.
  • Подавление всплесков высокочастотных и высоковольтных помех.
  • Предстартовая автоматическая самодиагностика.
  • Горячая замена аккумуляторов.

Источник резервного питания — шесть свинцово-кислотных герметичных батареей емкостью 9 А·ч. Напряжение заряда АКБ — 82.1 ±1 %, ток заряда — до 1 А. Средняя продолжительность восстановления заряда АКБ до 90 % емкости — 4 ч. Длительность автономной работы при полном заряде аккумуляторов:

  • 500 ВА — 1 ч.
  • 1000 ВА — 30 мин.
  • 1500 ВА — 20 мин.
  • 2000 ВА — 15 мин.
  • 2500 ВА — 10 мин.
  • 3000 ВА — 5 мин.

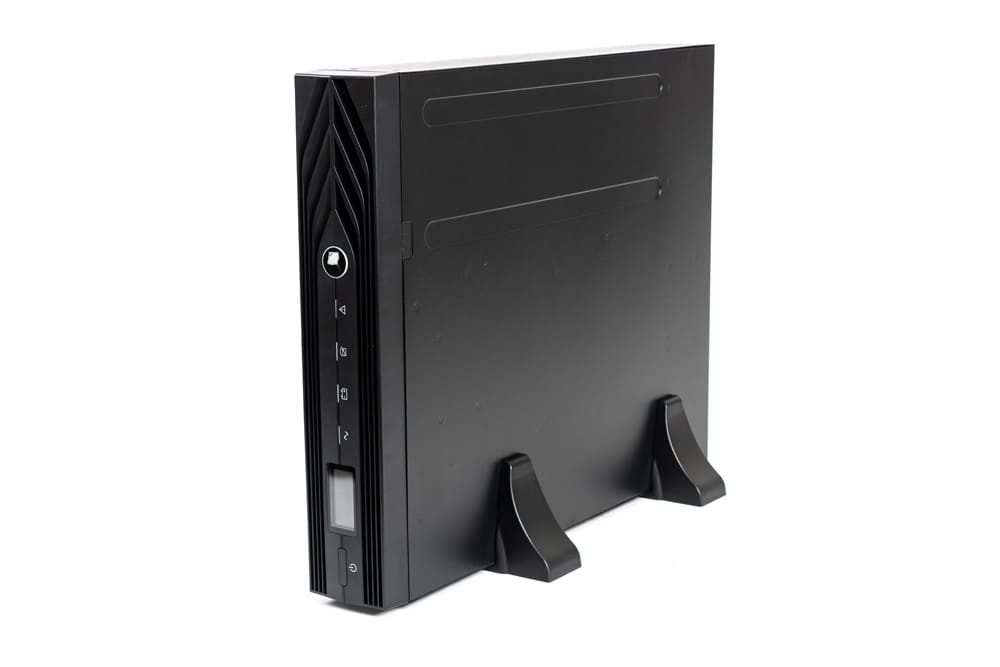

  • Skat-UPS 3000 RACK+6×9Ah оснащен LCD-дисплеем, LED-индикаторами, звуковой сигнализацией, функциональными кнопками, двумя вентиляторами для охлаждения. Интерфейсы представлены коммутационными портами RS-232 и USB, двумя RJ-45, интеллектуальным слотом для платы релейного интерфейса или SNMP-модуля, разъемом для устройства EPO. Потребляемая мощность при полной нагрузке — до 3300 ВА, с заряженными батареями и без нагрузки — до 230 ВА. Защита от пыли и влаги — IP20. Рабочие температуры — 0 ºС… +40 ºС. Предусмотрена универсальная установка – вертикально на опорах или горизонтально в 19″ стойку, шкаф. Размер — 440×715×88 (2 U) мм. Вес — 29.3 кг.

    Комплектация:

    • Кабель сетевой.
    • Кабель RS-232.
    • Комплект пластиковых основ.
    • Комплект кронштейнов для установки 19″ стойку (шкаф).
    • Карта установки ПО.
    • Руководство по эксплуатации.
Схемотехника

online

Номинальная выходная мощност

2700 Вт

Входной коэффициент мощности

не менее 0.98

Диапазон входного напряжения

121… 275 В

Номинальная частота входного

50/60 Гц

Диапазон частоты входного на

45… 55/55… 65 Гц

Номинальное выходное напряже

220 В

Статическая точность выходно

±1 %

Частота выходного напряжения

50 Гц ±0.1 % или 60 Гц ±0.1 %

Выходной коэффициент мощност

не менее 0.99

Номинальный ток нагрузки

12 А

Максимальный входной ток

16 А

Форма выходного напряжения

синусоидальная

Коэффициент нелинейных искаж

линейная нагрузка – 3 % нелинейная нагрузка – 6 %

КПД при номинальной нагрузке

в основном режиме – 90 % в резервном режиме – 86 % в байпасе – 94 %

Максимальный коэффициент пик

3:1

Перегрузочные способности в

103 ±5 % — 150±5 % — через 30 с. 150 ±5 % — 200±5 % —через 0.3 с. >200 ±5 % через — 0.02 с.

Время переключения из основн

в байпас — не более 10 мс. в резервный режим — 0 мс.

Мощность, потребляемая от се

не более 3300 ВА

Мощность, потребляемая издел

не более 230 ВА

Тип АКБ

герметичная свинцово-кислотная необслуживаемая, номинальным напряжением 12 В

Количество АКБ

6

Емкость встроенной АКБ

9 А·ч

Ток заряда АКБ

не более 1 А

Напряжение заряда АКБ

82.1 ±1 %

Среднее время заряда АКБ до

4 ч

Величина напряжения на клемм

61.5 В

Рабочие температуры

0 ºС… +40 ºC

Относительная влажность возд

20… 90 %

Степень защиты оболочкой по

IP20

Размер (Ш×Г×В)

440×715×88 мм

Размер упаковки (Ш×Г×В)

550×845×205 мм

Масса нетто

29.3 кг

Масса брутто

32 кг

Файлы

https://www.dssl.ru/upload/iblock/8e9/Rukovodstvo-polzovatelya.pdf, https://www.dssl.ru/upload/iblock/31a/Sertifikat-sootvetstviya.pdf
