ИБП «Бастион» Skat-V.220AC-800VA исп.5

Цена по запросу

Схемотехника Off-Line
Напряжение сети 150 В ~ 295 В
Активная мощность 600 Вт
Два внешних АКБ (40 ~ 200 А·ч)
IP65, IK10, –40 ºС… +40 °C

SKU: 112720 Category:

Offline-ИБП «Бастион» Skat-V.220AC-800VA исп.5 адаптирован к работе на улице вне зависимости от времени года: защита от пыли и влаги — IP65, от механических воздействий — IK10, рабочие температуры — –40 ºС… +40 ºC, влажность — до 95 % (при 25 ºС), гермовводы. Подает на выход сигнал синусоидальной формы. Полная мощность — 800 ВА. Активная мощность — 600 Вт.

Режимы работы ИБП:

  • Основной — сетевое питание.
  • Резервный — питание от батарей.
  • Байпас — автоматическое шунтирование: при неисправности ИБП подача питания идет через обходную цепь.
  • Eco — энергосберегающий режим.

Время переключения из основного режима в байпас — 4 мс., в резервный режим — 0 мс., из резервного в режим Eco — 10 мс.

Функциональность:

  • Питание от сети с напряжением 150 В ~ 295 В (при 100 % нагрузке) без переключения на АКБ.
  • Переход в режим резервного питания при скачках или обесточивании.
  • Автоматический переход к основному режиму после восстановления напряжения.
  • Стабилизация напряжения на выходе в основном и резервном режимах до 220 В ±3 %.
  • Холодный старт — включение ИБП только на заряде АКБ.
  • Подавление импульсов высоковольтных и высокочастотных помех.
  • Защита от глубокой разрядки АКБ — отключение нагрузки при напряжении на клеммах батарей 20 В (сигнал об отключении — при 22 В).
  • Защита от перезаряда АКБ, электронная защита выхода от коротких замыканий и перегрузки.
  • Автоматическое тестирование при запуске ИБП.

В автономном режиме предусмотрено питание от двух внешних свинцово-кислотных герметичных батарей (12 В, в комплект не включены). Ток заряда АКБ — не более 7 А. Продолжительность автономной работы зависит от емкости аккумулятора и подключенной нагрузки (точные значения см. в таблице характеристик).

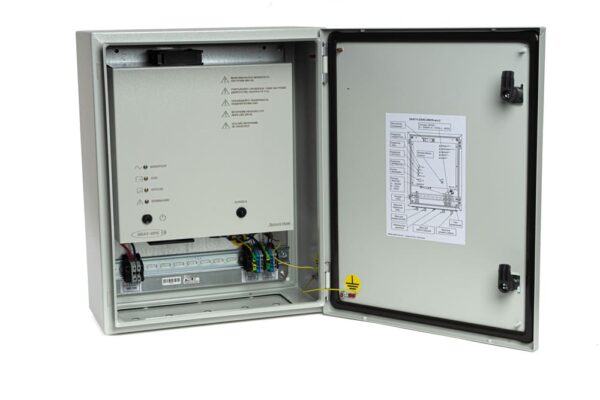

Skat-V.220AC-800VA исп.5 поставляется в корпусе Hensel (Германия) с дверкой и замками. Предусмотрена светодиодная индикация режимов работы и состояния АКБ, звуковая сигнализация о разрядке аккумуляторов или неисправностях, клеммы для подключения АКБ, входа и выхода питания, вентилятор охлаждения. Потребляемая от сети мощность: нагрузка 100 % — до 680 ВА, без нагрузки и АКБ — до 80 ВА. Размер — 220×400×510 мм. Вес — 14.9 кг.

Комплектация:

  • ИБП Skat-V.220AC-800VA исп.5.
  • Заглушка крепежного отверстия — 4 шт.
  • Кронштейны для настенного крепления с комплектом крепежа.
  • Кабельный ввод — 4 шт.
  • Компенсатор давления.
  • Наконечник трубчатый E4009 — 4 шт.
  • Наконечник трубчатый E1008 — 8 шт.
  • Ключ от замков шкафа.
  • Руководство по эксплуатации.
  • Тара упаковочная.
Схемотехника

Off-Line
Полная выходная мощность (ВА

800 ВА
Активная выходная мощность (

600 Вт
Входной коэффициент мощности

не менее 0.98
Диапазон входного напряжения

186 В… 252 В
Диапазон частоты входного на

46… 54/56… 64 Гц
Номинальное выходное напряже

220 В ±3 %
Статическая точность выходно

±2 %
Частота выходного напряжения

50 Гц ±1 %
Форма выходного напряжения

синусоидальная
Коэффициент нелинейных искаж

линейная нагрузка – 4 % нелинейная нагрузка – 7 %
КПД при номинальной нагрузке

в режиме «Основной» – 87 % в режиме «Резерв» – 85 % в режиме «Eco» – 94 %
Время переключения из режима

в режим «Eco» — не более 10 мс.
Время автономной работы в за

при 38 А·ч (минимальная емкость): 100 ВА — 14 ч. 48 мин., 200 ВА — 6 ч. 18 мин., 300 ВА — 3 ч. 53 мин., 400 ВА — 2 ч. 50 мин., 500 ВА — 2 ч. 28 мин., 600 ВА — 2 ч. 6 мин., 700 ВА — 1 ч. 43 мин., 800 ВА — 1 ч. 21 мин. при 65 А·ч: 100 ВА — 26 ч. 12 мин., 200 ВА — 11 ч. 37 мин., 300 ВА — 7 ч. 31 мин., 400 ВА — 4 ч. 53 мин., 500 ВА — 4 ч., 600 ВА — 3 ч. 7 мин., 700 ВА — 2 ч. 48 мин., 800 ВА — 2 ч. 35 мин. при 100 А·ч: 100 ВА — 43 ч. 51 мин., 200 ВА — 19 ч. 13 мин., 300 ВА — 12 ч. 10 мин., 400 ВА — 8 ч. 41 мин., 500 ВА — 6 ч. 47 мин., 600 ВА — 4 ч. 58 мин., 700 ВА — 4 ч. 24 мин., 800 ВА — 3 ч. 49 мин. при 120 А·ч: 100 ВА — 52 ч. 37 мин., 200 ВА — 23 ч. 58 мин., 300 ВА — 15 ч. 42 мин., 400 ВА — 9 ч. 57 мин., 500 ВА — 8 ч. 22 мин., 600 ВА — 6 ч. 47 мин., 700 ВА — 5 ч. 13 мин., 800 ВА — 4 ч. 35 мин. при 150 А·ч: 100 ВА — 65 ч. 46 мин., 200 ВА — 28 ч. 30 мин., 300 ВА — 18 ч. 24 мин., 400 ВА — 13 ч. 25 мин., 500 ВА — 9 ч. 35 мин., 600 ВА — 8 ч. 15 мин., 700 ВА — 6 ч. 55 мин., 800 ВА — 5 ч. 35 мин. при 200 А·ч: 100 ВА — 87 ч. 47 мин., 200 ВА — 40 ч., 300 ВА — 25 ч. 27 мин., 400 ВА — 18 ч. 28 мин., 500 ВА — 14 ч. 45 мин., 600 ВА — 11 ч. 2 мин., 700 ВА — 9 ч. 17 мин., 800 ВА — 8 ч. 17 мин.
Мощность, потребляемая от се

не более 680 ВА
Мощность, потребляемая издел

не более 80 ВА
Тип АКБ

герметичная свинцово-кислотная необслуживаемая, номинальным напряжением 12 В
Количество АКБ

2
Рекомендуемая емкость АКБ (в

от 40 А·ч
Ток заряда АКБ

не более 7 А
Величина напряжения на клемм

20 В
Защита

IP65, IK10
Рабочие температуры

–40 ºС… +40 ºC
Относительная влажность возд

не более 95 %
Размер (Ш×Г×В)

220×400×510 мм
Размер упаковки (Ш×Г×В)

230×425×520 мм
Масса нетто

14.9 кг
Масса брутто

16 кг
Файлы

https://www.dssl.ru/upload/iblock/a61/Rukovodstvo-polzovatelya.pdf, https://www.dssl.ru/upload/iblock/4fb/Sertifikat-sootvetstviya.pdf
