ИБП Ippon Innova RT II 10000

Цена по запросу

On-line ИБП
Нагрузка 10 000 Вт
Чистая синусоида
Защита и фильтрация
16 батарей 12 В, 9 А·ч

Артикул: 126018 Категория:

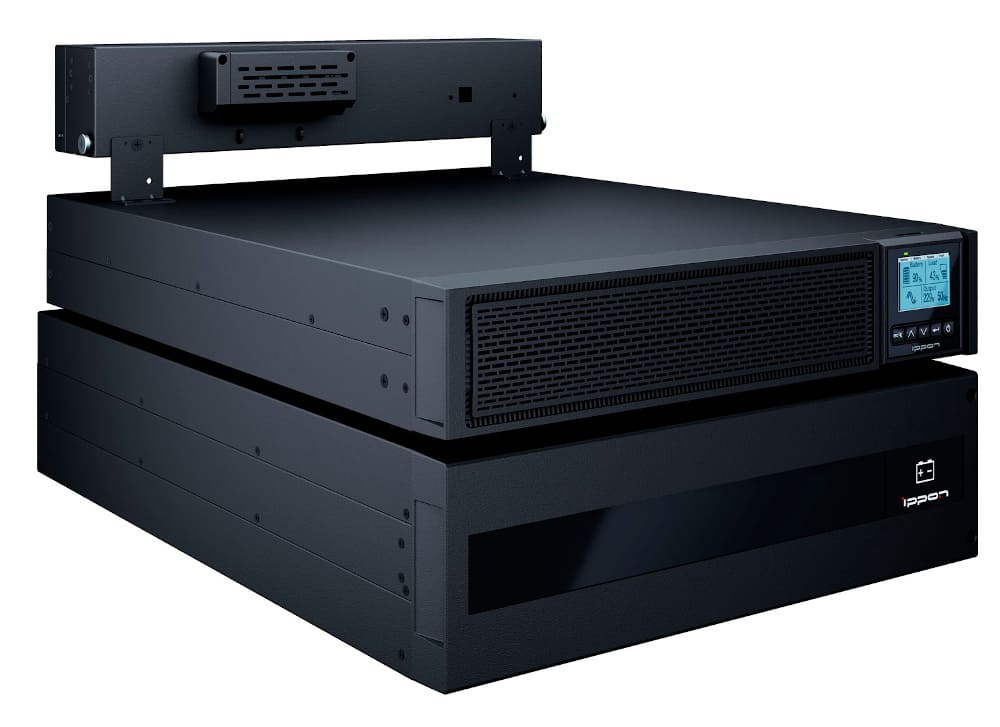

ИБП Ippon Innova RT II 10000 состоит из преобразовательного модуля, батарейного модуля и выносного блока PDU/MBP. Тип — on-line, с двойной трансформацией тока (из переменного в постоянный и обратно через выпрямитель и инвертор, что дает на выходе чистую синусоиду), однофазный (вход и выходы). Номинальная выходная мощность — 10 кВА, активная — 10 кВт.

Режимы работы:

  • Сетевое питание.
  • Батарейное питание.
  • Байпас.
  • CVCF (конвертера) — стабилизация выходной частоты.
  • Высокой эффективности — напрямую от сети со стабильными параметрами (ECO).
  • Дистанционного управления и отключения — EPO.

Функциональность

Фильтрация и защита:

  • Сетевое питание при напряжении в интервале 160 ~ 275 В при 100 %-й нагрузке, 110 ~ 275 В — 50 %-й.
  • Автоматические определение частоты на входе, синхронизация частоты на выходе.
  • Защита от перегрузки при работе от сети или АКБ: при нагрузке 105 % ~ 125 % — отключение через 10 мин., 125 % ~ 150 % — 30 с.
  • Защита от перегрузки в режиме байпаса: при нагрузке 105 % ~ 125 % — сигнал тревоги, 125 % ~ 150 % — отключение через 30 с.
  • Переключение в режим байпаса вручную.
  • Защита от обратной запитки — при обнаружении обратного тока подача питания на нагрузку прерывается разъединителем.
  • Параллельное подключение до трех ИБП для питания устройств мощностью выше 10 кВт или резервирования источников напряжения для подачи на особо важное оборудование.
  • Тестирование батарей.
  • Холодный старт (на заряде аккумуляторов).
  • Отображение статуса ИБП и нагрузки, текущих настроек, данных о АКБ, событиях и неисправностях.
  • Отключаемая звуковая сигнализация.

Источник резервного питания — 16 свинцово-кислотных необслуживаемых герметичных батарей напряжением 12 В емкостью 9 А·ч. Поскольку АКБ постоянно включены в электроцепь UPS в линейном режиме, переключение к батарейной поддержке мгновенное. Длительность переключения при работе в режиме ECO — до 10 мс. Автономность при 50 %-й нагрузке достигает 8 мин., 70 %-й — 5 мин., 100 %-й — 2.1 мин. Восстановление заряда батарей до 90 % емкости — 3 ч. Для удлинения срока резервного питания предусмотрено подключение внешнего аккумуляторного блока.

Основное

Innova RT II 10000 оснащен двумя разъемами для подключения потребителей, клеммными колодками входа и выхода питания, портами RS-232 и USB, сухими контактами (вход и выход), разъемом EPO, RJ-11 для выносного блока PDU, универсальным слотом для карт расширения SNMP, AS400 или MODBUS, разъемами для дополнительного батарейного модуля и подключения по параллельной схеме, функциональными кнопками, графическим ЖК-дисплеем, светодиодными индикаторами и источником звуковых сигналов. Предусмотрено вентиляторное охлаждение (уровень шума — до 55 дБА), установка модулей вертикально на монтажные кронштейны или в 19′-ю’ серверную стойку глубиной от 800 мм и больше. Рабочие температуры при полной нагрузке — 0 ºС… +40 ºС, 50 %-й — +40 ºС… +50 ºС. Размер преобразовательного модуля — 438×86×573 мм, батарейного — 438×129×593 мм. Вес преобразовательного — 14.7 кг, батарейного — 51.8 кг.

Тип

on-line

Количество фаз

одна (с заземлением)

Входное напряжение

160 ~ 275 В при номинальной нагрузке 110 ~ 275 В при нагрузке до 50 % от номинальной

Частота входного напряжения

45 ~ 55 Гц при нагрузке 100 % 40 ~ 70 Гц при нагрузке

Входной коэффициент мощности

≥0.995

Мощность (ВА)

10 000 ВА

Мощность (Вт)

10 000 Вт

Коэффициент мощности

1

Форма выходного сигнала

синусоида

Номинальное выходное напряже

208 В, 220 В, 230 В, 240 В

Коэффициент нелинейных искаж

при линейной нагрузке при нелинейной нагрузке

Выходная частота

45 ~ 55 Гц при нагрузке 100 % 40 ~ 70 Гц при нагрузке

КПД (типичная нагрузка)

в основном режиме (инвертор) ≥95 % при 230 В, в режиме высокой эффективности ≥98 %

Типичное время переключения

в основном режиме (инвертор) 0 мс., в режиме высокой эффективности до 10 мс.

Тип аккумулятора

необслуживаемый кислотно-свинцовый

Количество аккумуляторов

16

Емкость

9 А·ч

Напряжение

12 В

Время батарейной поддержки п

2.1 мин.

Типичное время зарядки встро

3 ч. (до 90% емкости)

Работа при перегрузке при ра

100 ~ 105 % — непрерывно 105 ~ 125 % — отключение через 10 мин. 125 ~ 150 % — отключение через 30 с.

Работа при перегрузке в режи

100 ~ 105 % — непрерывно 105 ~ 125 % — непрерывно с сигналом тревоги 125 ~ 150 % — отключение через 30 с.

Индикация состояния

есть

Интерфейс RS-232

есть

Интерфейс USB

есть

Интерфейс EPO

есть

Слот для карт расширения

есть

Режим высокой эффективности

есть

Режим преобразователя частот

есть

Работа в параллельном режиме

до 3 устройств

Режим байпаса

есть

Функция экстренного отключен

есть

Поддержка SNMP

есть

Информационный LCD-дисплей

есть

Охлаждение

принудительное

Рабочие температуры

0 ºС… +40 ºС (полная мощность), +40 ºС… +50 ºС (50 %-я мощность)

Размеры преобразовательного

438×86×573 мм

Вес преобразовательного моду

14.7 кг

Размеры батарейного модуля

438×129×593 мм

Вес батарейного модуля

51.8 кг

Файлы

https://www.dssl.ru/upload/iblock/368/Rukovodstvo-polzovatelya.pdf
