Источник вторичного питания «Бастион» Skat-V.8

Цена по запросу

На 8 устройств по 0.5 А
Напряжение сети 187 В ~ 242 В
Напряжение на выходе 12 В DC
Защита и фильтрация помех
–10 °C… +40 °C

Артикул: 112826 Категория:

Восьмиканальный резервированный источник вторичного питания «Бастион» Skat-V.8 оборудован восемью выходами. Ток нагрузки — не более 0.5 А для восьми каналов или не более 1 А для четырех каналов.

Функциональность:

  • Основной режим — от сети при напряжении в диапазоне 187 В ~ 242 В.
  • Резервный режим — от АКБ при отсутствии сетевого питания и выходе напряжения за пределы заданного диапазона.
  • Плавная независимая регулировка для компенсации падения напряжения при передаче: минимальное — 11.8 В ~ 12.91 В, максимальное — 14.6 В ~ 15.2 В.
  • Защита нагрузки от повышенного напряжения ограничением до 18 В при неисправности преобразователей.
  • Электронная защита выходов от перегрузки по току отключением соответствующих выходов (остальные устройства получают питание).
  • Защита батарей от глубокой разрядки отключением нагрузки при 21 В ~ 22.5 В на клеммах АКБ.
  • Фильтрация помех взаимного влияния нагрузок по каждому каналу.
  • Холодный пуск — запуск ИБП от батареи (не менее 23 В на клеммах АКБ).

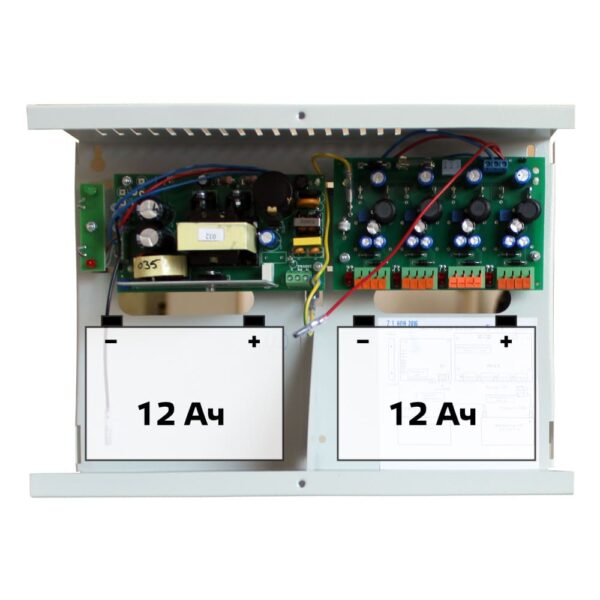

В корпусе Skat-V.8 предусмотрено место для двух герметичных свинцово-кислотных батарей с напряжением 12 В и емкостью 7 А·ч ~ 12 А·ч (в комплект не включены). Суммарное номинальное напряжение АКБ — 24 В, после зарядки — 27 В. Источник питания укомплектован платой преобразователя напряжения PN-V.8, входным предохранителем (6.3 А), аккумуляторным предохранителем (5 А), клеммами подключения сети, выходов и АКБ, индикаторами сетевого питания и напряжения на преобразователях выходов. Потребляемая мощность без нагрузки — до 20 ВА. Рабочие температуры — –10 ºС… +40 ºС. Размер — 315×220×123 мм, вес — 2.6 кг. В комплект входит плавкая вставка ВПТ6 6.3А 250 В и аккумуляторная перемычка.

Напряжение питающей сети ~22

187 В ~ 242 В

Выходное напряжение каждого

минимальное — 11.8 В ~ 12.91 В максимальное — 14.6 В ~ 15.2 В

Регулировка выходного напряж

плавная

Номинальный ток нагрузки на

0.5 А

Величина напряжения на АКБ,

21 В ~ 22.5 В

Напряжение полностью заряжен

не менее 27 В

Ток заряда батареи

1.1 А ~ 1.5 А

Величина напряжения пульсаци

не более 30 мВ

Потребляемая мощность без на

20 ВА

Ток ограничения выхода при к

не более 2.8 А

Тип АКБ

герметичная свинцово-кислотная необслуживаемая, номинальным напряжением 12 В

Количество АКБ

2

Рекомендуемая емкость АКБ

7 А·ч ~ 12 А·ч

Рабочие температуры

–10 ºС… +40 ºC

Размер (Ш×Г×В)

315×220×123 мм

Размер упаковки (Ш×Г×В)

320×225×130 мм

Масса нетто

2.6 кг

Масса брутто

2.8 кг

Файлы

https://www.dssl.ru/upload/iblock/deb/Tekhnicheskiy-pasport.pdf, https://www.dssl.ru/upload/iblock/bc7/Sertifikat-sootvetstviya.pdf
